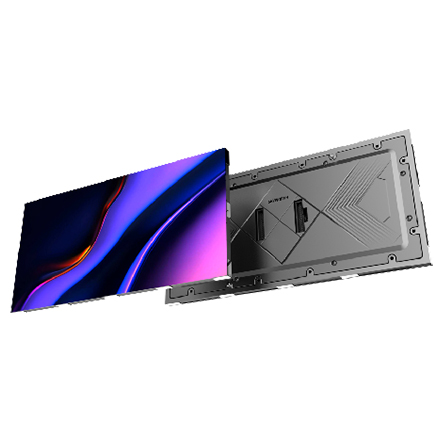

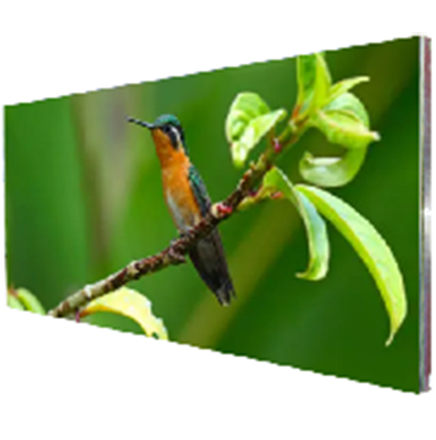

铝底壳模组
免调试功能,让安装、服务使用更简单;
一颗芯片集成了控制系统,更简单、更可靠;
集成度高,生产制程简单,可靠性更高;
重量轻易于安装、拆卸 ;
模块化设计,箱体套件、 模块托架;
PWM恒流芯片,灰度细节完美体现;
电子防护设计,保证使用可靠;
结构高精度加强设计,精致平面拼装;
统一标准配件,专用高品质电源,线材;
集成控制系统、兼容性更好,更稳定。
模组 |
像素结构 |
IDM |
SMD1010 |
SMD1212 |
SMD1212 |
SMD1515 |
SMD1515 |
SMD2121 |
参数与特征 |
点间距(mm) |
1 |
1.25 |
1.538 |
1.667 |
1.86 |
2 |
2.5 |
模组分辨率(W×H) |
320*160 |
256*128 |
208*104 |
192*96 |
172*86 |
160*80 |
128*64 |
|
模组尺寸(mm) |
320(W)×160(H)×14(D) |
|||||||
模组重量(kg) |
0.32 |
|||||||
模组最大功耗(W) |
≤25 |
|||||||
像素密度(点/m2) |
100000 |
640000 |
422500 |
360000 |
288906 |
250000 |
160000 |
|
箱体平整度(mm) |
≤0.2 |
|||||||
光学参数 |
单点亮度校正功能 |
有 |
||||||
单点色度校正功能 |
有 |
|||||||
白平衡亮度(cd/㎡) |
≥500 |
|||||||
色温(K) |
2000—9300可调 |
|||||||
视角(水平/垂直°) |
140/140 |
|||||||
发光点中心距偏差 |
<3% |
|||||||
亮度/色度均匀性 |
≥97% |
|||||||
对比度 |
8000:1 |
|||||||
屏体电气参数 |
最大功耗(W/m2) |
600 |
600 |
600 |
600 |
550 |
550 |
550 |
平均功耗(W/m2) |
180 |
180 |
180 |
180 |
160 |
160 |
160 |
|
供电要求 |
AC186~264V,频率47-63(Hz) |
|||||||
安全特性 |
GB4943/EN60950 |
|||||||
处理性能 |
换帧频率(Hz) |
50&60 |
||||||
灰度级别 |
16384 |
|||||||
刷新率(Hz) |
1920/3840 |
|||||||
颜色处理位数 |
14bit |
|||||||
视频播放能力 |
2K高清,4K超高清画面 |
|||||||
可靠性及使用要求 |
寿命典型值(hrs) |
50,000H |
||||||
工作温/湿度范围(℃/RH) |
-20℃– 40℃/ 10%-65%RH(无结露) |
|||||||
存储温/湿度范围(℃/RH) |
-20℃– 40℃/ 10%-65%RH(无结露) |
|||||||
适用标准 |
CCC |
